电动旋转四通阀
★★★★★
专利保护产品
价格：¥ ----
产品简介
电动四通阀主要作用是流体流向切换，用于空调制冷制热转换。电动四通阀主要有阀芯组件、电驱动组件与传感器组件组成。当通电时，电动组件转动，带动阀芯随之转动，当传感器接收到位置信号后，电驱动单元断电，阀芯停止转动。
分享到：
产品特点
※ 采用独特的阀腔与阀芯，流通面积大，流体在阀内转向变化小，流程短，且流口的最大尺寸可达到6英寸以上，压降很小，有利于提高系统的制冷量和能效比。
※ 带抗杂质系统，不再担心阀芯卡死
※ 采用独特的轴承悬撑结构，阀芯阀体没有磨损
※ 采用全封闭结构，无泄漏风险，可靠性大为提高
※ 阀的控制系统采用最新的磁隔离控制技术，闭环控制，可靠性和稳定性非常高。随时监测显示使用状态
※ 在高、低压侧压差为0—3.0Mpa时。四通阀均可以稳定换向，使切换随心所欲
颜色
尺寸
重量
可按客户需求定制
可根据用户需求，定制任意口径
参考以下外形尺寸描述
规格型号参数：
| 型 号 | 接管尺寸mm(inch) | 能 力（RT） | 压 降（R134a） |
|---|---|---|---|
| DST-285 | 67（2-5/8） | 31.5~ 93.5 | ＜10KPa |
| DST-381 | 80（3-1/8） | 46.6~130.2 | ＜9KPa |
| DST-385 | 92（3-5/8） | 62.7~175.2 | ＜8KPa |
| DST-481 | 105（4-1/8） | 81.2~226.9 | ＜9KPa |
| DST-581 | 130（5-1/8） | 125.4~350.2 | ＜9KPa |
| DST-600 | 150（6） | 179.1~500.2 | ＜9KPa |
注：本阀有专利保护

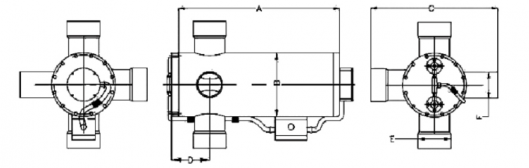

电动四通阀外形尺寸（单位：mm）：
| 型 号 | A | B | C | D | E | F | 重量（kg） |
|---|---|---|---|---|---|---|---|
| DST-281 | 360 | 170 | 360 | 100 | 75 | 75 | 90 |
| DST-285 | 400 | 180 | 390 | 100 | 80 | 80 | 100 |
| DST-381 | 510 | 200 | 410 | 110 | 89 | 89 | 130 |
| DST-385 | 560 | 220 | 430 | 115 | 102 | 89 | 150 |
| DST-481 | 560 | 220 | 450 | 125 | 114 | 102 | 160 |
| DST-581 | 580 | 270 | 480 | 135 | 140 | 140 | 180 |
| DST-600 | 660 | 300 | 520 | 150 | 165 | 140 | 260 |
电动四通阀带法兰外形图（单位：mm）：
规格型号功能详细参数：
| 型 号 | 能 力（RT） | 回气压力损失 | 工作温度℃ | 传感器信号 | 传感器安装 | 最低切换压差 | 最高切换压差 | 工作电压 | 最大压力 |
|---|---|---|---|---|---|---|---|---|---|
| DST-285 | 31.5~ 93.5 | ＜10KPa | -40-130 | 干接点 | 外置 | 0 | 3MPa | AC380 | 4.2MPa |
| DST-381 | 46.6~130.2 | ＜10KPa | -40-130 | 干接点 | 外置 | 0 | 3MPa | AC380 | 4.2MPa |
| DST-381-F | 62.7~175.2 | ＜10KPa | -40-130 | 干接点 | 外置 | 0 | 3MPa | AC380 | 4.2MPa |
| DST-385 | 62.7~175.2 | ＜10KPa | -40-130 | 干接点 | 外置 | 0 | 3MPa | AC380 | 4.2MPa |
| DST-385-3F | 62.7~175.2 | ＜10KPa | -40-130 | 干接点 | 外置 | 0 | 3MPa | AC380 | 4.2MPa |
| DST-481 | 81.2~226.9 | ＜10KPa | -40-130 | 干接点 | 外置 | 0 | 3MPa | AC380 | 4.2MPa |
| DST-481-3F | 81.2~226.9 | ＜10KPa | -40-130 | 干接点 | 外置 | 0 | 3MPa | AC380 | 4.2MPa |
| DST-581-F | 125.4~350.2 | ＜10KPa | -40-130 | 干接点 | 外置 | 0 | 3MPa | AC380 | 4.2MPa |
| DST-600-F | 180~600 | ＜10KPa | -40-130 | 干接点 | 外置 | 0 | 3MPa | AC380 | 4.2MPa |
电动四通阀的接管连接方式：
型 号 | D | C | E | S | ||||
接管尺寸mm(英寸) | 连接方式 | 接管尺寸mm(英寸) | 连接方式 | 接管尺寸mm(英寸) | 连接方式 | 接管尺寸mm(英寸) | 连接方式 | |
| DST-281 | 54(2-1/8) | 焊接 | 54(2-1/8) | 焊接 | 54(2-1/8) | 焊接 | 54(2-1/8) | 焊接 |
| DST-285 | 54(2-1/8) | 焊接 | 67(2-5/8) | 焊接 | 67(2-5/8) | 焊接 | 67(2-5/8) | 焊接 |
| DST-381 | 67(2-5/8) | 焊接 | 80(3-1/8) | 焊接 | 80(3-1/8) | 焊接 | 80(3-1/8) | 焊接 |
| DST-381-F | 80(3-1/8) | 焊接 | 80(3-1/8) | 法兰 | 80(3-1/8) | 法兰 | 80(3-1/8) | 法兰 |
| DST-385 | 80(3-1/8) | 焊接 | 92(3-5/8) | 焊接 | 92(3-5/8) | 焊接 | 92(3-5/8) | 焊接 |
| DST-385-3F | 92(3-5/8) | 焊接 | 92(3-5/8) | 法兰 | 92(3-5/8) | 法兰 | 92(3-5/8) | 法兰 |
| DST-481 | 92(3-5/8) | 焊接 | 105(4-1/8) | 焊接 | 105(4-1/8) | 焊接 | 105(4-1/8) | 焊接 |
| DST-481-3F | 105(4-1/8) | 焊接 | 105(4-1/8) | 法兰 | 105(4-1/8) | 法兰 | 105(4-1/8) | 法兰 |
| DST-581-F | 105(4-1/8) | 法兰 | 130(5-1/8) | 法兰 | 130(5-1/8) | 法兰 | 130(5-1/8) | 法兰 |
| DST-600-F | 130(5-1/8) | 法兰 | 150(6) | 法兰 | 150(6) | 法兰 | 150(6) | 法兰 |
