产品名称
PRODUCT NAME

手动融霜阀

★★★★★                     专利保护产品
价格:¥----元
基本原理:
融霜阀主要用于热氟利昂融霜
其原理是:融霜时,融霜阀关闭蒸发器与压缩机回气的通路,打开压缩机排出的高温气体,使加载到蒸发器中,蒸发器在高温气体的作用下融霜。当融霜结束,热气电磁阀切断流入蒸发器的高温气体,融霜阀打开蒸发器与压缩机吸气通道,蒸发器继续工作。由于融霜阀的开启与关闭,仅仅受控于热气通道的电磁阀开启和关闭,所以控制系统非常简单,可靠性非常高。
分享到:
产品说明:
本阀有六个通道,按照原理图连接好即可手动融霜,适用于冷库手动融霜领域。安装简单,融霜安全,流体阻力极低,寿命长,寿命可达万次以上。且采用三重密封,杜绝泄漏。
需要融霜时,只需转动一个旋钮,即可融霜。
使用范围:
融霜阀主要用于冷库融霜,热泵分段融霜,冷风机融霜,热回收分段融霜,以及桶泵结构融霜
产品描述:
※ 适用环境:R134a、R22、R504、R600a、R407C、CO2、氨等制冷系统中
※ 适用压力:4.5MPa以下
※ 使用温度:-50~ 150℃
※ 材质:根据环境可以选用适当材质
备注:融霜时注意按照融霜操作流程。
        可根据用户需求,定制任意口径。
阀门开关逻辑关系图:
2019-12-28_17-阀门开关逻辑--正常开
阀门正常工作状态
2019-12-28_17--阀门开关逻辑-融霜状态
阀门融霜状态
产品参数
Product Parameters
规格参数
Specification Parameter
手动融霜阀参数
规  格
SRS22
SRS25SRS28SRS32
SRS40
SRS50
SRS60
SRS70
SRS80
接管尺寸(mm)222528324050606580
流体阻力(Kg)<0.1<0.1
<0.1
<0.1
<0.1
<0.1
<0.1
<0.1
<0.1
寿命(次)>10000>10000
>10000
>10000
>10000
>10000
>10000
>10000
>10000
适用功率8匹10匹
12匹
15匹
25匹
35匹
45匹
60匹
80匹

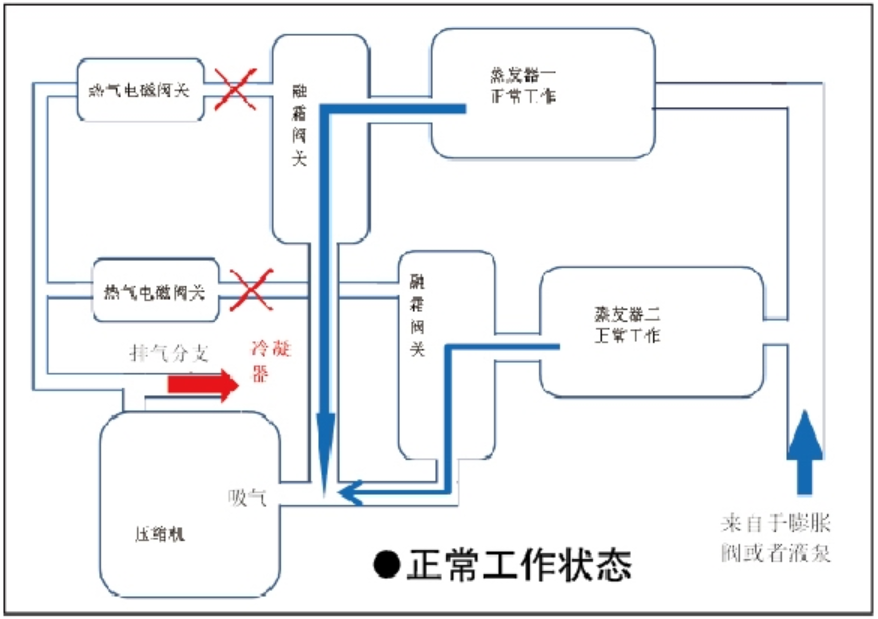

空调分段融霜原理图:
2019-12-28_17-空调分段融霜原理i图-正常工作状态
阀门正常工作状态
2019-12-28_17-空调分段融霜原理i图-融霜状态
阀门融霜状态
融霜常用管路连接参考:
2019-12-30_13-单膨胀阀融霜方案一-A.0
单膨胀阀融霜方案一
2019-12-30_13-单膨胀阀融霜方案二-A.0
单膨胀阀融霜方案二
2019-12-30_13-青岛九齐融霜方案-A.0
多膨胀阀融霜方案
2019-12-30_13-融霜阀管路连接示意图-A.0
融霜阀管路连接示意图
使用注意点:
1. 压缩机回气口和蒸发器口不能接错。
2. 热气电磁阀尺寸要合理规范,避免蒸发器压力太高。
3. 焊接管路时注意降温,防止内部元件损坏。
4. 可以任意方向安装,但垂直安装开启压力会降低。
5. 如果要特殊的开启压差和关闭压差,需定制。
6. 注意固定牢固,防止脱落。
